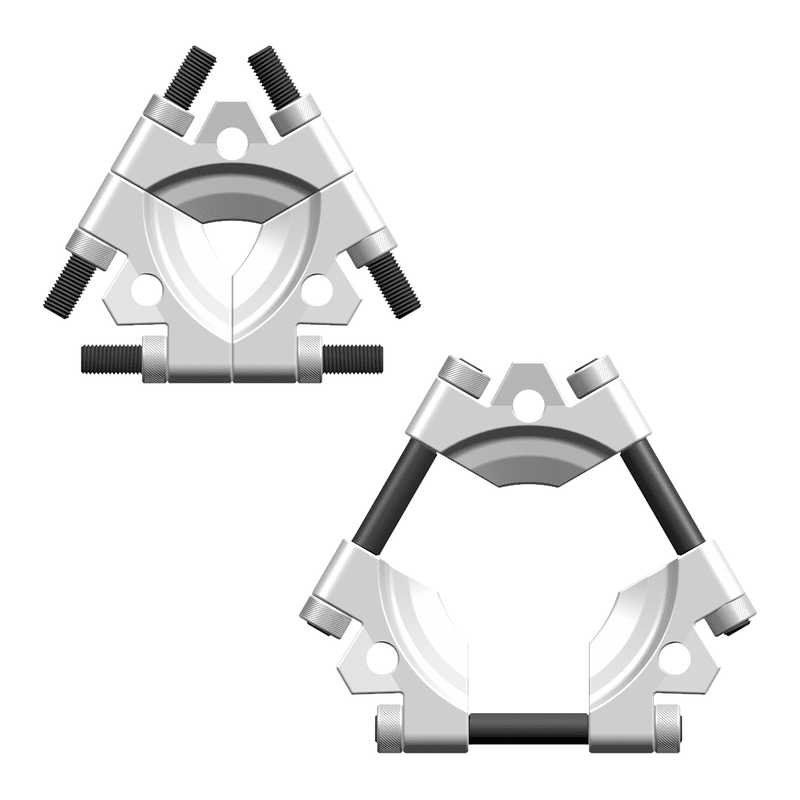

SKF三片式拉拔片 安装拆卸机械工具 正确有效地拆卸 三片式**拉拔片TMMS系列专为与三条臂的拉拔器配套使用而设计。 **拉拔片抓住轴承内圈后侧， 可避免拉拔力传递至轴承外圈和滚动体，以zui大限度地较少损伤轴承的风险。 TMMS系列包括5种不同尺寸规格的三片式**拉拔片，适用于直径50到380 mm（2至15 in）的轴。 ◆TMMS系列拉拔片的**设计使它能够把拆卸力施加到zui有效的点上，即内圈，这样所需的拆卸力比起抓外圈来就要小一些 ◆**拉拔片牢固地抓住轴承内圈的后侧，确保拉拔力只通过内圈传递，而不会通过外圈或滚动体来传递，避免损伤轴承 ◆三片式结构使拉拔力均匀分布，避免拆卸时轴承歪斜、卡死在轴上，特别适用于球面滚子轴承和CARB®轴承的拆卸 ◆可与其它型号的三条臂拉拔器配套使用 ◆特殊的楔形设计使得拉拔片可轻易插入轴承和轴肩之间 ◆有大范围的型号可供选择，以满足绝大多数常见尺寸的轴 拉拔器选择 下表显示了SKF拉拔器与TMMS三片式拉拔片配套使用的情况 拉拔器选择 TMMS 50 TMMS 100 TMMS 160 TMMS 260 TMMS 380 TMMP 3x185 x o - - - TMMP 3x230 x o - - - TMMP 3x300 o x o - - TMMP 6 x - - - - TMMP 10 - x - - - TMMP 15 - x x - - TMHP 15 - - o o - TMHP 30 - - - x o TMHP 50 - - - o x x = 推荐 o = 可用 - = 不可用 尺寸 订货号 dzui小 dzui大 A H mm in. mm in. mm in. mm in. TMMS 50 12 0.5 50 2.0 20–30 0.8–1.2 15 0.6 TMMS 100 26 1.0 100 3.9 30–55 1.4–2.2 25 1.0 TMMS 160 50 2.0 160 6.3 45–73 1.8–2.9 30 1.2 TMMS 260 90 3.6 260 10.2 70–114 2.8–4.5 42 1.7 TMMS 380 140 5.5 380 15.0 81–142 3.2–5.6 58 2.3 SKF机械工具附件-产品数据表
